DA connect
Membrana freno al vapore e barriera all'aria da utilizzare sotto le coibentazioni in copertura, con 2 zone autoadesive integrate
DA connect
Membrana freno al vapore e barriera all'aria da utilizzare sotto le coibentazioni in copertura, con 2 zone autoadesive integrate
Vantaggi
- protegge la costruzione durante la fase costruttiva dalle possibili intemperie esterne
- impermeabile e resistente all'acqua, calpestabile
- allo stesso tempo funzione come strato di freno al vapore e barriera all'aria
- incollatura facile e veloce mediante le zone autoadesive connect in direzione longitudinale rispetto alla membrana
- ottimi risultati nel test delle sostanze nocive, testato secondo i criteri ISO 16000
Applicazione

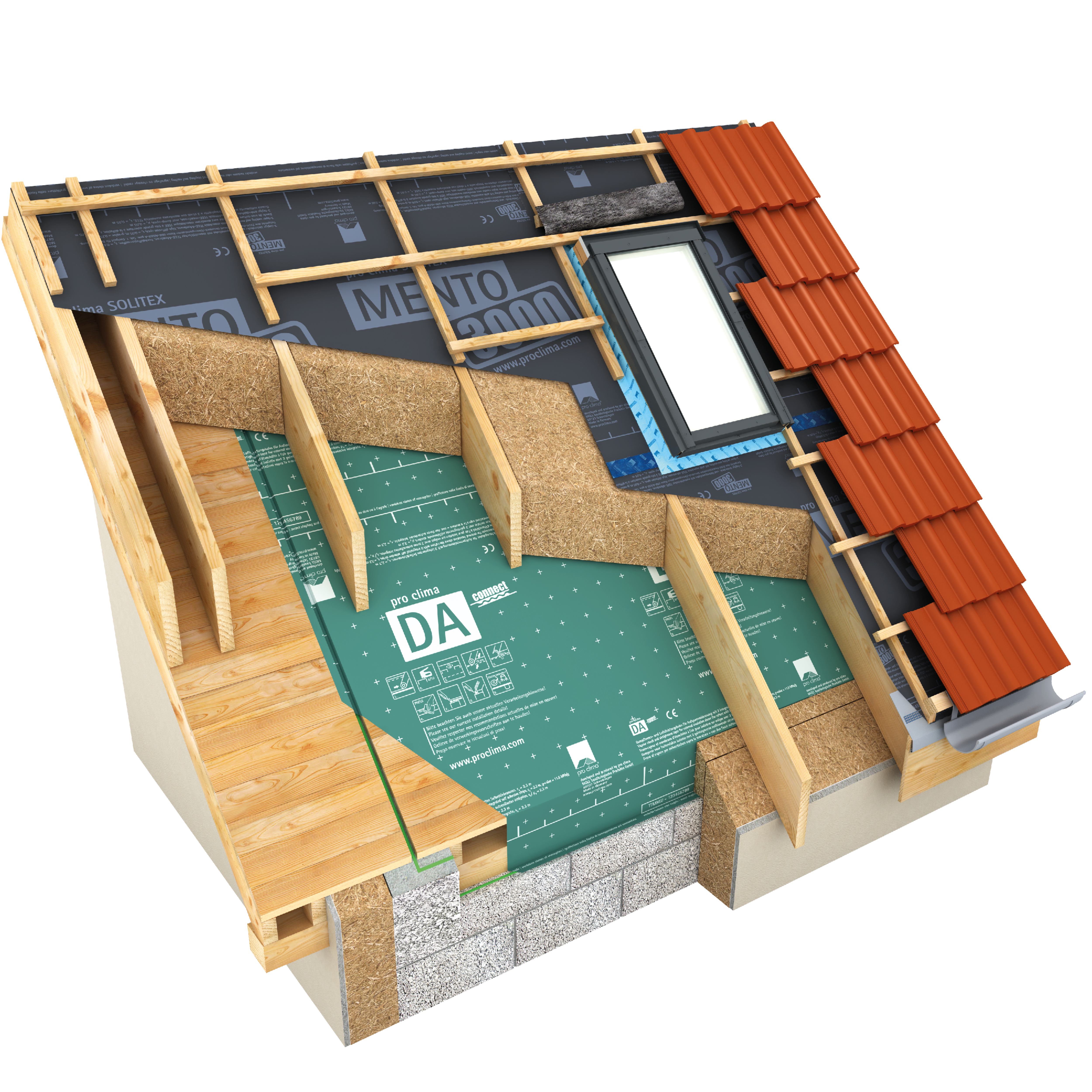

Impiego come membrana freno al vapore e barriera all'aria su tavolati al di sopra della travatura esistente, ad es. sotto il materiale coibente. Adatta per tutte le costruzioni di copertura aperte alla diffusione verso l'esterno.
Dati tecnici / Forme di erogazione
| Stoffa | |
| Feltro di protezione e di copertura | Polipropilene |
| Film | Polipropilene |
| Proprietà | Regolamento | Valore | Regolamento |
| Colore | verde | ||
| Peso superficiale | UNI EN 1849-2 | 130 ±5 g/m² | UNI EN 1849-2 |
| Spessore | UNI EN 1849-2 | 0,45 ±0,05 mm | UNI EN 1849-2 |
| Permeabilità al vapore acqueo µ | UNI EN 1931 | 5.000 | UNI EN 1931 |
| Valore sd | UNI EN 1931 | 2,30 ±0,25 m | UNI EN 1931 |
| Reazione al fuoco | UNI EN 13501-1 | E | UNI EN 13501-1 |
| Indice di combustibilità (CH) | AICAA | 5.2 | AICAA |
| Periodo di esposizione agli agenti atmosferici | 3 mesi | ||
| Colonna d‘acqua | UNI EN 20811 | > 2.500 mm | UNI EN 20811 |
| Impermeabilità | UNI EN 1928 | W1 | UNI EN 1928 |
| Impermeabilità all'aria | UNI EN 12114 | eseguito | UNI EN 12114 |
| Resistenza a trazione long./trasv. | UNI EN 12311-2 | 230 N/5 cm / 200 N/5 cm | UNI EN 12311-2 |
| Allungamento long./trasv. | UNI EN 12311-2 | 90 % / 90 % | UNI EN 12311-2 |
| Resistenza allo strappo long./trasv. | UNI EN 12310-1 | 120 N / 115 N | UNI EN 12310-1 |
| Resistenza all’invecchiamento | UNI EN 1296 / UNI EN 1931 | superata | UNI EN 1296 / UNI EN 1931 |
| Resistenza alla temperatura | continua -40 °C fino a +100 °C | ||
| Conducibilità termica | 0,17 W/(m·K) | ||
| Garanzia sul materiale depositata | ZVDH | sì | ZVDH |
| Marchiatura CE | UNI EN 13984 | disponibile | UNI EN 13984 |
Forme di erogazione
| Numero articolo | GTIN | Lunghezza | Larghezza | Contenuto | Peso | Conf. | Conf./bancale | |
| DOP | 10099 | 4026639011336 | 50 m | 1,5 m | 75 m² | 10 kg | 1 | 20 |
Galleria d'immagini - Applicazione
1. Posare la membrana
Srotolare la membrana e fissarla con graffe zincate larghe almeno 10 mm e lunghe almeno 8 mm a intervalli di 10-15 cm nella zona di sormonto.
Applicare la membrana con una sovrapposizione di circa 4 cm lungo gli elementi edili adiacenti, in modo che da poter sigillare ermeticamente in seguito.
2. Sovrapporre le membrane
Sovrapporre le membrane con un sormonto drenante di circa 8-10 cm.
La marcatura prestampata è un supporto per l’orientamento.
3a. Incollare il sormonto
Pulire il sottofondo (asciutto, privo di polvere, silicone o grassi), eventualmente eseguire un test d'incollaggio.
Applicare il nastro adesivo del sistema TESCON VANA nel mezzo del sormonto e incollare uniformemente evitando carichi o pieghe.
3b. Incollare il sormonto
Incollaggio del sormonto delle membrane nel caso di INTESANA / DA connect mediante le due zone autoadesive integrate.
Premere con decisione il giunto (PRESSFIX).
4. Soluzione di colmo
Posare nel mezzo delle strisce INTESANA / DA larghe ca. 40 cm. Fissare con graffe in corrispondenza dei bordi.
Successivamente sigillare ermeticamente con il sistema di incollaggio TESCON VANA.
Incollare così anche le graffe. Premere con decisione i nastri adesivi.
5. Raccordo alla linea di bordo
Interrruzione della tavolatura sulla parte superiore del muro intonacato.
Un listello per comignoli viene incollato in longitudinale con ORCON F con il muro.
Raccordo della INTESANA / DA con ORCON F al listello di comignoli.
6. Raccordo alla linea di bordo, alternativa 1
Catasto del tavolato sul ultimo trave. Tramile il catasto viene inserito il INTESANA sulla parte interna del tavolato e incollato sul muro con ORCON F.
7. Raccodo alla linea di bordo, alternativa 2
Con una parete di fronte intonacata raccordare INTESANA con ORCON F al intonaco.
8. Raccordo alla linea di bordo, alternativa 3
Con intonaco mancante fissare CONTEGA PV alla parete con il sigillante a raccordare INTESANA al nastro.
Il feltro deve essere immesso almeno 1 cm nel intonaco.
9. Raccordo alla gronda con travi a vista continui.
Incollare ermeticamente INTESANA sulla soglia con ORCON F.
Sigillare ermeticamente la fuga tra la soglia e il cordolo di sommità con una striscia di freno al vapore (per es. DA-S) e ORCON F.
10. Raccordo alla gronda con travi a vista continui
Inserire in mezzo alle travi lato stanza una lastra di legno e attaccarlo con TESCON PROFECT al anello di ancoraggio e alla trave.
Con cemento armato ruvido eventualmente inserire ORCON F sotto il nastro.
Interrompere il tavolato sopra la lastra inserita e incollare INTESANA con questo.
11. Raccordo alla gronda con travi a vista continui in alternativa
Inserire tra le travi verso interno un nastro di freno vapore, per esempio utilizzare INTESANA e incollare con TESCON PROFECT al anello di ancoraggio e alla trave.
Con cemento armato ruvido eventualmente inserire ORCON F sotto il nastro. Incollare il tavolato sopra il nastro di freno vapore con un strato doppio di colla con la trave e la INTESANA.
12. Fissaggio a cavi e tubi
Far passare il cavo o il tubo attraverso la membrana di tenuta KAFLEX o ROFLEX e incollare su INTESANA.
Le membrane passacavo sono autoadesive.
Incollare le membrane passatubo in senso drenante sulla membrana con TESCON VANA.
Condizioni generali
pro clima DA dev'essere posata con il lato stampato (scritto) rivolto verso il posatore. Viene stesa orizzontalmente (in parallelo alla gronda).
Il peso del materiale coibente dev'essere supportato dal tavolato.
Si possono ottenere raccordi impermeabili all'aria solo su freni al vapore posati senza pieghe. Un'elevata umidità dell'aria ambientale (per es. durante la fase costruttiva) dev'essere eliminata rapidamente mediante una ventilazione coerente e continua.Una ventilazione saltuaria non è sufficiente a lasciar fuoriuscire velocemente dall'edificio grandi quantità di umidità dovuta alle fasi di costruzione. Eventualmente si consiglia di impiegare un deumidificatore edile.
Per evitare la formazione di condensa, il montaggio della coibentazione deve avvenire immediatamente dopo il fissaggio impermeabile di DA connect. Questo vale soprattutto per i lavori in inverno.
