Guaina sottotetto e sottomanto a 4 strati, armata e particolarmente resistente allo strappo, da utilizzare sotto tegole di grande formato



Vantaggi

  • elevata protezione antinfortunistica anche in presenza di tegole di grande formato, come da requisiti della norma DIN 4426
  • sicurezza degli elementi strutturali: molto aperta alla diffusione ed estremamente resistente alla pioggia battente
  • elementi strutturali asciutti: la membrana funzionale non porosa in TEEE trasporta attivamente l’umidità verso l’esterno
  • protezione duratura grazie all’elevatissima resistenza all’invecchiamento e al calore della membrana in TEEE
  • tempistiche di costruzione flessibili grazie a 4 mesi di esposizione agli agenti atmosferici
  • elevata protezione della struttura durante la fase di costruzione: adatta all'utilizzo come copertura ausiliaria


Applicazione

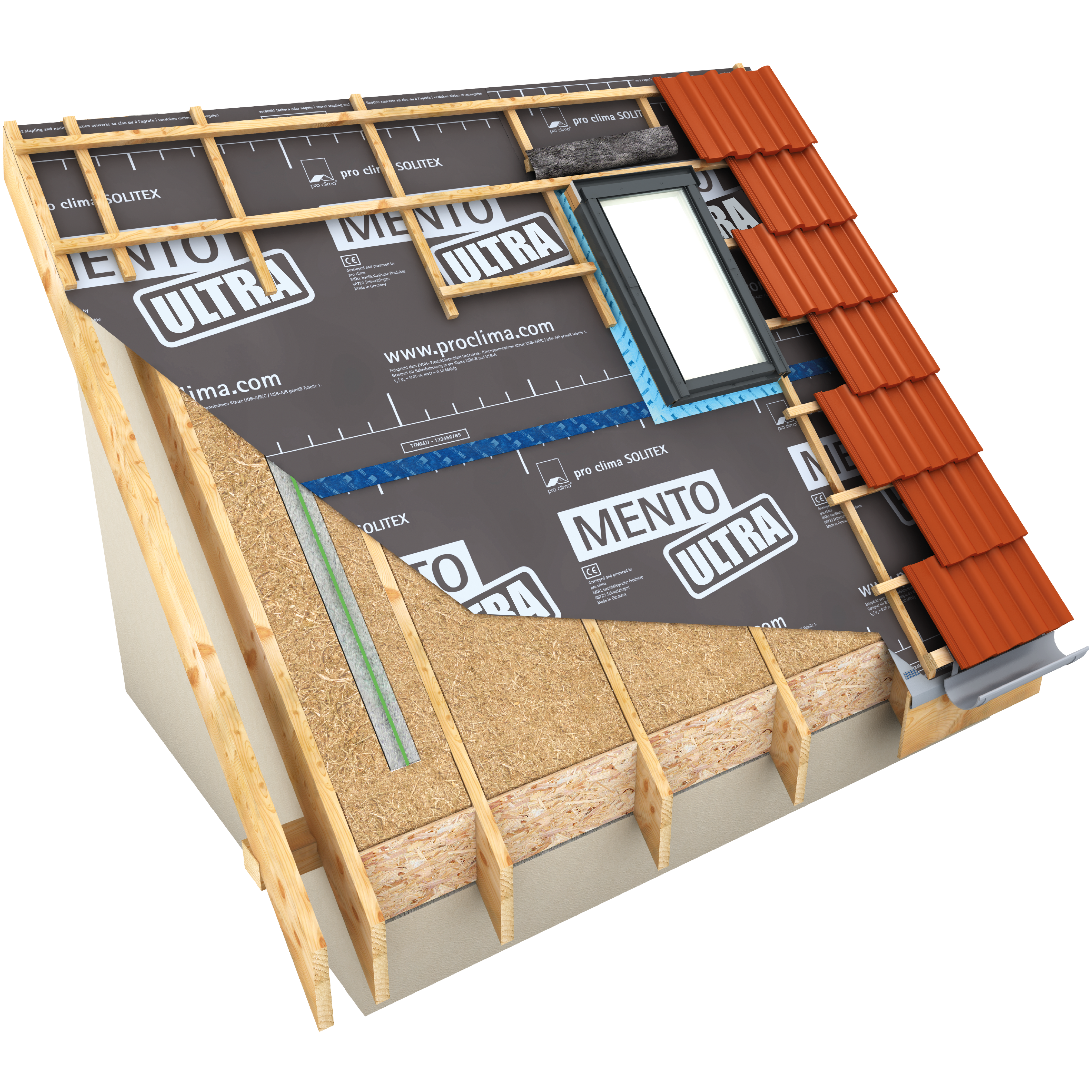

Guaina sottotetto e sottomanto, armata e aperta alla diffusione, adatta per posa indipendente su tavolati, pannelli sottotetto in MDF e in fibra di legno e materiali termoisolanti di ogni genere.
Soddisfa i requisiti della norma DIN 4426, punto 5.2 “Dispositivi di protezione anticaduta su tetti” (Tabella 2 – Resistenza a trazione per guaine sottomanto come da DIN EN 13859-1, 5.2.6 e altri ≥ 450 N/5 cm) in presenza di grande distanza tra listelli con tegole di grande formato. Adatta all’isolamento a insufflaggio.

  Stoffa
Feltro di protezione e di copertura Polipropilene microfibra
Film TEEE monolitico
Armatura Rete di polipropilene

Scheda tecnica

 Scaricare il PDF
Proprietà Valore Regolamento
Colore antracite
Peso superficiale 200 ±10 g/m² UNI EN 1849-2
Spessore 0,90 ±0,10 mm UNI EN 1849-2
Permeabilità al vapore acqueo µ 167 UNI EN ISO 12572
Valore sd 0,15 ±0,03 m UNI EN ISO 12572
Reazione al fuoco E UNI EN 13501-1
Periodo di esposizione agli agenti atmosferici 4 mesi
Colonna d‘acqua > 2.500 mm UNI EN 20811
Impermeabilità non invecchiato/invecchiato* W1 / W1 UNI EN 1928
Resistenza a trazione long./trasv. 780 ±80 N/5 cm / 490 ±50 N/5 cm UNI EN 13859-1 (A)
Resistenza a trazione long./trasv. invecchiato* 780 ±20 N/5 cm / 555 ±20 N/5 cm UNI EN 13859-1 (A)
Allungamento long./trasv. 19 ±5 % / 14 ±5 % UNI EN 13859-1 (A)
Allungamento long./trasv. invecchiato* 18 ±5 % / 12 ±5 % UNI EN 13859-1 (A)
Resistenza allo strappo long./trasv. 430 ±40 N / 370 ±40 N UNI EN 13859-1 (B)
Resistenza all’invecchiamento (*) superata UNI EN 1297 / UNI EN 1296
Flessibilità a freddo -40 °C UNI EN 1109
Resistenza alla temperatura continua -40 °C fino a +100 °C
Conducibilità termica 0,17 W/(m·K)
Sicurezza conto la caduta superata DIN 4426, 5.2
Guaina sottotetto/sottomanto USB-A / UDB-A ZVDH-Produktdatenblatt
Adatta come copertura temporanea ZVDH
Garanzia sul materiale depositata ZVDH
Marchiatura CE disponibile UNI EN 13859-1

Condizioni generali

SOLITEX MENTO ULTRA va posata con il lato stampato rivolto verso l’installatore. Va applicata in modo uniforme e con continuità in orizzontale (parallelamente alla gronda) come guaina sottotetto e sottomanto. Per l’impiego come guaina sottomanto, la distanza tra le travi non deve superare 100 cm.

Gli ancoraggi non devono essere effettuati nelle aree dove l’acqua confluisce (ad es. in scanalature).

Per i sottotetti non isolati e non strutturati va prevista la ventilazione del colmo. Pertanto, la guaina SOLITEX va fatta terminare 5 cm prima del colmo. Inoltre, i sottotetti non strutturati vanno dotati di dispositivi di ventilazione permanente. Le guaine vanno protette dagli effetti duraturi degli UV (ad es. oscurando le finestre).

Per proteggere la struttura durante la fase di costruzione, come previsto dalla ZVDH (Zentralverband des Deutschen Dachdeckerhandwerks, associazione centrale dei copritetti tedeschi), la guaina sottotetto e sottomanto SOLITEX MENTO ULTRA può essere utilizzata per fino a 4 mesi come copertura ausiliaria. L’inclinazione del tetto deve essere di almeno 14°.
Per incollare superfici sovrapposte o giunzioni devono essere utilizzati i componenti di sistema TESCON NAIDECK nastro sigillante per chiodi, ORCON F collante di giunzione e TESCON VANA. La variante connect dispone di due zone autoadesive per un isolamento esterno sicuro. Per la posa e l’incollaggio vanno rispettate le disposizioni del regolamento dell’associazione dei copritetti tedeschi.

In base al regolamento, sono adatte come “guaine sottomanto” in caso di copertura del tetto con tegole in laterizio e in cemento con sovrapposizione semplice, come misura supplementare per l’impermeabilità alla pioggia. In caso di impiego come “guaina sottotetto” con sovrapposizione semplice su tavolato in legno, SOLITEX MENTO ULTRA è adatta anche in presenza di requisiti più elevati come misura supplementare per l’impermeabilità alla pioggia.

SOLITEX MENTO ULTRA può anche fungere da strato di limitazione per coibenti a insufflaggio di ogni genere. Un’armatura garantisce un ridotto allungamento durante l’insufflaggio. Si consiglia di provvedere alla sigillatura dei chiodi sotto la controlistellatura (ad es. con TESCON NAIDECK). La travatura deve essere già montata prima dell’insufflaggio. Affinché l’umidità che penetra sotto la copertura defluisca sostanzialmente al centro tra le travi, è necessario posizionare un listello sospeso al centro della travatura portante. Lo spessore del listello deve essere di almeno 1 cm superiore alla controlistellatura. Il listello limita la deformazione delle guaine durante l’insufflaggio e garantisce la sezione necessaria per la ventilazione.

Se il coibente viene insufflato dall'esterno, in seguito i fori per l’insufflaggio possono essere incollati con il nastro TESCON VANA largo 15 cm.

Mezzi di giunzione
Sistema
Numero articolo GTIN Lunghezza Larghezza Contenuto Peso Conf. Conf./bancale
1AR00629 4026639206299 50 m 1,5 m 75 m² 16,5 kg 1 20
1: Conf. per professionisti non vendibile singolarmente
