INTELLO X
Risanamento dall'esterno di tetto, posa a "forma di vasca"
1a. Pulire il sottofondo
Pulire il sottofondo.
Passare con una scopa, ...
1a. Pulire il sottofondo
Pulire il sottofondo.
Passare con una scopa, ...
1b. Pulire il sottofondo
... eventualmente utilizzare un aspirapolvere e pulire.
1b. Pulire il sottofondo
... eventualmente utilizzare un aspirapolvere e pulire.
2. Preparazione
Eliminare oggetti affilati o appuntiti (per es. chiodi) che spuntano dal rivestimento interno nel campo della travatura.
2. Preparazione
Eliminare oggetti affilati o appuntiti (per es. chiodi) che spuntano dal rivestimento interno nel campo della travatura.
3. Eventualmente inserire dell’imbottitura
Per la protezione di INTELLO X (connect), posare un materiale coibente in forma di pannelli con struttura solida sul rivestimento interno presente.
Lo spessore della coibentazione al di sotto di INTELLO X (connect) dev’essere al massimo 1/3 dello spessore totale della coibentazione.
3. Eventualmente inserire dell’imbottitura
Per la protezione di INTELLO X (connect), posare un materiale coibente in forma di pannelli con struttura solida sul rivestimento interno presente.
Lo spessore della coibentazione al di sotto di INTELLO X (connect) dev’essere al massimo 1/3 dello spessore totale della coibentazione.
NOTA
Le seguenti foto di lavorazione mostrano la barriera al vapore blu DB+, a titolo esemplificativo per il modello INTELLO X (connect) di colore grigio chiaro.
4a. Posare la membrana
Srotolare la membrana parallelamente alla trave, allineare, rialzarla di 3-4 cm sui fianchi della trave e premere con cura negli angoli servendosi di una tavola utensile.
4a. Posare la membrana
Srotolare la membrana parallelamente alla trave, allineare, rialzarla di 3-4 cm sui fianchi della trave e premere con cura negli angoli servendosi di una tavola utensile.
4b. Posare la membrana
Evitare il moto convettivo.
Applicare la membrana con una sovrapposizione di circa 4 cm anche lungo gli elementi edili adiacenti, in modo che da poter sigillare ermeticamente in seguito.
4b. Posare la membrana
Evitare il moto convettivo.
Applicare la membrana con una sovrapposizione di circa 4 cm anche lungo gli elementi edili adiacenti, in modo che da poter sigillare ermeticamente in seguito.
5. Fissare alle travi
Fissare la membrana con graffe zincate larghe almeno 10 mm e lunghe almeno 8 mm a intervalli di 10-15 cm.
La tavola utensile può essere utilizzata come supporto per la graffatrice ad aria compressa e protegge la membrana da eventuali danni.
5. Fissare alle travi
Fissare la membrana con graffe zincate larghe almeno 10 mm e lunghe almeno 8 mm a intervalli di 10-15 cm.
La tavola utensile può essere utilizzata come supporto per la graffatrice ad aria compressa e protegge la membrana da eventuali danni.
6a. Pulire il sottofondo
Pulire il sottofondo (asciutto, privo di polvere, silicone o grassi).
La polvere più fine può essere catturata con TESCON PRIMER.
6a. Pulire il sottofondo
Pulire il sottofondo (asciutto, privo di polvere, silicone o grassi).
La polvere più fine può essere catturata con TESCON PRIMER.
6b. Incollare ermeticamente alla trave
Nel caso di travi non piallate applicare una striscia di colla d = 5 mm del sistema d’incollaggio ORCON F (in caso di superfici molto ruvide aumentare eventualmente la quantità) e incollarvi la membrana.
6b. Incollare ermeticamente alla trave
Nel caso di travi non piallate applicare una striscia di colla d = 5 mm del sistema d’incollaggio ORCON F (in caso di superfici molto ruvide aumentare eventualmente la quantità) e incollarvi la membrana.
7. travi piallate
Nel caso di travi piallate, applicare nel mezzo il nastro adesivo TESCON VANA (blu scuro), incollare uniformemente senza carichi né pieghe e premere con decisione (PRESSFIX).
Pulire il sottofondo (asciutto, privo di polvere, silicone o grassi).
La polvere più fine può essere catturata on TESCON PRIMER.
7. travi piallate
Nel caso di travi piallate, applicare nel mezzo il nastro adesivo TESCON VANA (blu scuro), incollare uniformemente senza carichi né pieghe e premere con decisione (PRESSFIX).
Pulire il sottofondo (asciutto, privo di polvere, silicone o grassi).
La polvere più fine può essere catturata on TESCON PRIMER.
8. Eventuali sormonti delle membrane
Sovrapporre le membrane con un sormonto di almeno 10 cm.
Applicare il nastro adesivo del sistema TESCON VANA (blu scuro) nel mezzo del sormonto e incollare uniformemente evitando carichi o pieghe.
Premere con decisione il nastro sul supporto (PRESSFIX).
8. Eventuali sormonti delle membrane
Sovrapporre le membrane con un sormonto di almeno 10 cm.
Applicare il nastro adesivo del sistema TESCON VANA (blu scuro) nel mezzo del sormonto e incollare uniformemente evitando carichi o pieghe.
Premere con decisione il nastro sul supporto (PRESSFIX).
9. Fissaggio del bordo frontale della falda
Lisciare per prima cosa i cordoli di sommità grezzi.
Pulire il supporto.
Applicare una striscia di colla d = 5 mm del sistema d’incollaggio ORCON F, in caso di superfici molto ruvide aumentare eventualmente la quantità.
9. Fissaggio del bordo frontale della falda
Lisciare per prima cosa i cordoli di sommità grezzi.
Pulire il supporto.
Applicare una striscia di colla d = 5 mm del sistema d’incollaggio ORCON F, in caso di superfici molto ruvide aumentare eventualmente la quantità.
10. Fissaggio del bordo frontale della falda
Posare INTELLO X (connect) sul fondo di incollaggio con del nastro adesivo flessibile.
Nel far questo non appiattire completamente la colla.
10. Fissaggio del bordo frontale della falda
Posare INTELLO X (connect) sul fondo di incollaggio con del nastro adesivo flessibile.
Nel far questo non appiattire completamente la colla.
11. Fissaggio gronda
Il fissaggio alla gronda avviene analogamente al fissaggio del bordo frontale della falda.
11. Fissaggio gronda
Il fissaggio alla gronda avviene analogamente al fissaggio del bordo frontale della falda.
12. Fissaggio a cavi e tubi
Far passare il cavo o il tubo attraverso la membrana di tenuta KAFLEX o ROFLEX e incollare su INTELLO X (connect).
Le membrane passacavo sono autoadesive.
12. Fissaggio a cavi e tubi
Far passare il cavo o il tubo attraverso la membrana di tenuta KAFLEX o ROFLEX e incollare su INTELLO X (connect).
Le membrane passacavo sono autoadesive.

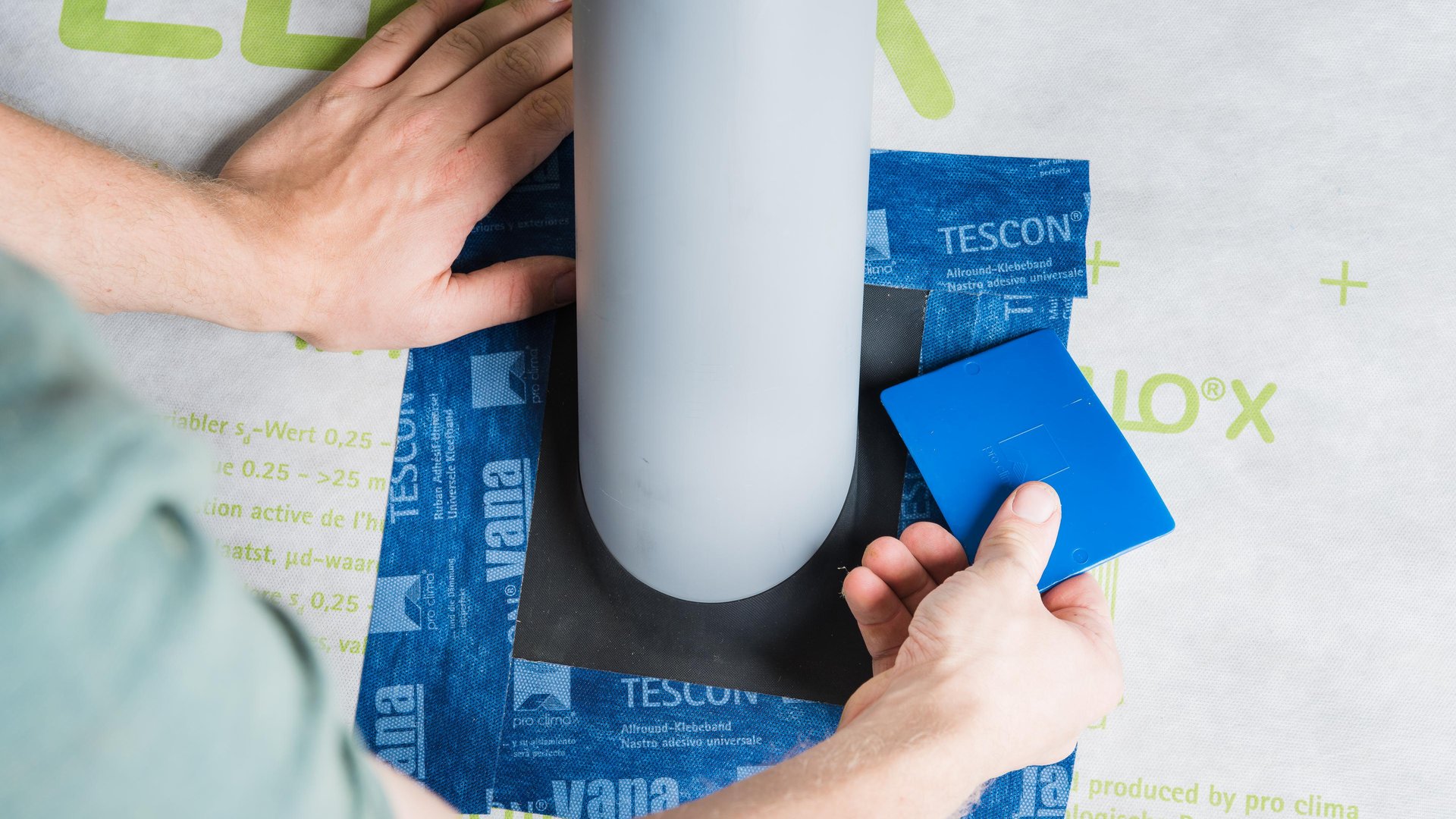

13. Fissaggio a cavi e tubi
Le membrane passatubo sono da incollare sulla membrana con TESCON VANA.
Sfregare bene con PRESSFIX.
Assicurarsi che ci sia sufficiente contropressione.
13. Fissaggio a cavi e tubi
Le membrane passatubo sono da incollare sulla membrana con TESCON VANA.
Sfregare bene con PRESSFIX.
Assicurarsi che ci sia sufficiente contropressione.
14. Coibentazione dello spazio tra le travi e sottotegola
Successivamente inserire la coibentazione e montare il sottotegola, per es. SOLITEX MENTO 3000.
Una sovra-coibentazione della travatura è facoltativa e possibile ma non necessaria.
14. Coibentazione dello spazio tra le travi e sottotegola
Successivamente inserire la coibentazione e montare il sottotegola, per es. SOLITEX MENTO 3000.
Una sovra-coibentazione della travatura è facoltativa e possibile ma non necessaria.
