SOLITEX WELDANO
Membrana sottotetto aperta alla diffusione e saldabile in modo omogeneo

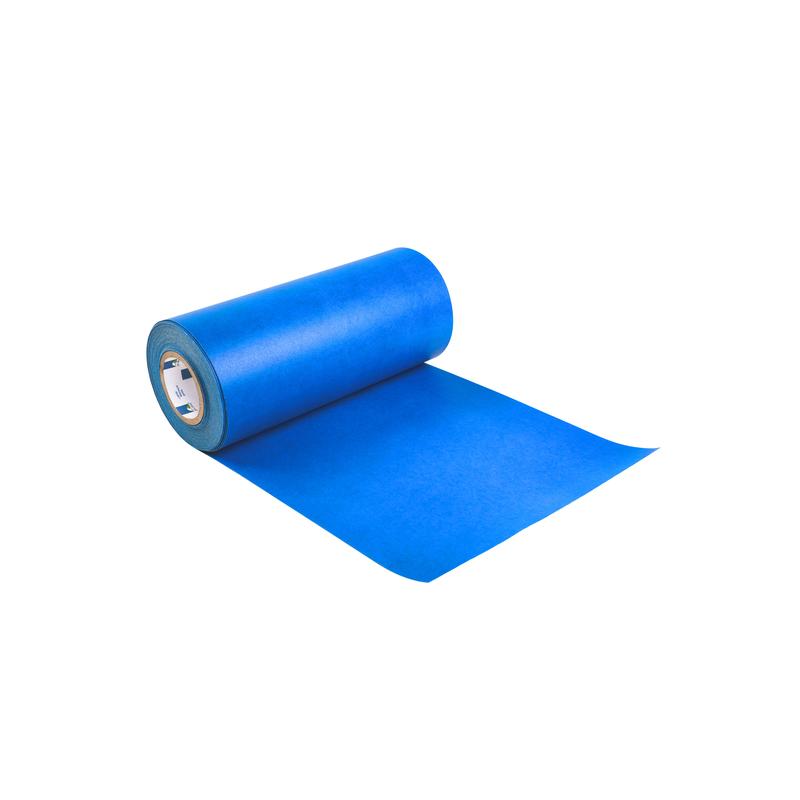

SOLITEX WELDANO-S
Strisce sottotetto aperte alla diffusione e saldabili in modo omogeneo
Vantaggi
- saldabili in modo omogeneo nel sistema SOLITEX WELDANO
- adatte anche per grandi controlistellature
- estremamente resistenti allo strappo
- aperte alla diffusione, impermeabili al vento, alla pioggia e all’acqua
- facilmente adattabili a dimensioni più piccole con lama o forbici
Applicazione
Per l’applicazione sicura della controlistellatura nel sistema SOLITEX WELDANO.
Dati tecnici / Forme di erogazione
| Stoffa | |
| Membrana su entrambi i lati | Poliuretanica |
| Feltro di supporto | Poliestere |
| Proprietà | Regolamento | Valore | Regolamento |
| Colore | azzurro | ||
| Peso superficiale | UNI EN 1849-2 | 310 ±15 g/m² | UNI EN 1849-2 |
| Spessore | UNI EN 1849-2 | 0,8 ±0,05 mm | UNI EN 1849-2 |
| Permeabilità al vapore acqueo µ | UNI EN ISO 12572 | 225 | UNI EN ISO 12572 |
| Valore sd | UNI EN ISO 12572 | 0,18 ±0,04 m | UNI EN ISO 12572 |
| Reazione al fuoco | UNI EN 13501 | E | UNI EN 13501 |
| Periodo di esposizione agli agenti atmosferici | 3 mesi | ||
| Colonna d‘acqua | UNI EN 20811 | > 4.000 mm | UNI EN 20811 |
| Impermeabilità non invecchiato/invecchiato* | UNI EN 1928 | W1 / W1 | UNI EN 1928 |
| Resistenza a trazione long./trasv. | UNI EN 13859-1 (A) | 320 ±20 N/5 cm / 400 ±20 N/5 cm | UNI EN 13859-1 (A) |
| Resistenza a trazione long./trasv. invecchiato* | UNI EN 13859-1 (A) | 275 ±20 N/5 cm / 320 ±20 N/5 cm | UNI EN 13859-1 (A) |
| Allungamento long./trasv. | UNI EN 13859-1 (A) | 50 ±10 % / 70 ±10 % | UNI EN 13859-1 (A) |
| Allungamento long./trasv. invecchiato* | UNI EN 13859-1 (A) | 50 ±10 % / 70 ±10 % | UNI EN 13859-1 (A) |
| Resistenza allo strappo long./trasv. | UNI EN 13859-1 (B) | 200 ±20 N / 200 ±20 N | UNI EN 13859-1 (B) |
| Resistenza all’invecchiamento a 100 °C (*) | UNI EN 1297 / UNI EN 1296 | superata | UNI EN 1297 / UNI EN 1296 |
| Flessibilità a freddo | UNI EN 1109 | -20 °C | UNI EN 1109 |
| Resistenza alla temperatura | continua -40 °C fino a +100 °C | ||
| Conducibilità termica | 0,17 W/(m·K) | ||
| Marchiatura CE | UNI EN 13859-1 | disponibile | UNI EN 13859-1 |
Forme di erogazione
| Numero articolo | GTIN | Lunghezza | Larghezza | Contenuto | Peso | Conf. | Conf./bancale | |
| DOP | 16340 | 4026639163400 | 25 m | 0,375 m | 9,375 m² | 3,125 kg | 1 | 100 |
Galleria d'immagini - Applicazione
Werden die Traufbleche längs gestoßen, zunächst SOLITEX WELDANO-S Abdichtungsstreifen parallel zur Traufe verlegen (Unterkante bündig mit der Schalungskante).
Bahn parallel zur Traufe ausrollen und mit mind. 10 mm breiten und 8 mm langen Befestigungsklammern oder Breitkopfstiften feuchtegeschützt im Überlappungsbereich mit ca. 2 cm Abstand zur Bahnenkante befestigen.
Bahn am Ortgang bis Oberkante Konterlatte
oder Ortbrett hochführen.
Bahnen mind. 10 cm überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.
Pinsel der Pinselflasche in die Überlappung der Schweißnaht einführen und Quellschweißmittel einbringen.
Dabei die Pinselflasche nur leicht drücken.
Effektive Fügebreite (benetzte Fläche) muss mindestens 3 cm breit sein und bis an den Rand der überlappenden Bahn reichen.
Am Rand der Schweißnaht sollte das Quellschweißmittel leicht austreten um ein Verschweißen einschließlich der Kante zu gewährleisten.
Sonstiges überschüssiges Quellschweißmittel mit Lappen entfernen.
Die Bahnen sofort faltenfrei aufeinanderfügen und andrücken (z. B. mit Silikonrolle pro clima ROLLFIX).
Schweißnaht sollte anschließend auf Leckstellen geprüft werden (z. B. mit Nagel oder Bleistiftspitze).
Heißluftdüse in die Überlappung der Schweißnaht einführen und an der Kante entlang führen.
Die effektive Fügebreite muss mindestens 2 cm breit sein und bis an den Rand der
überlappenden Bahn reichen.
Die Bahnen sofort faltenfrei aufeinanderfügen und andrücken (z. B. mit Silikonrolle pro clima ROLLFIX).
Schweißnaht sollte anschließend auf Leckstellen geprüft werden (z. B. mit Nagel oder Bleistiftspitze).
Flächige Bahn verlegen und oberhalb des Traufblechs mit SOLITEX WELDANO-S verschweißen.
Traufblech reinigen und Unterkante der flächigen Bahn z. B. mit WELDANO MULTICOLL aufkleben.
Wird ein PVC-beschichtetes Traufblech verwendet, kann dieses ggf. direkt mit der Unterdachbahn homogen verschweißt werden.
Das ist im Vorfeld zu prüfen.
Zunächst eine Bahn längs in der Kehle verlegen.
Anschließend horizontal verlaufende Bahnen mit 10 cm Überlappung winddicht und wasserführend mit der Kehlbahn verschweißen.
Wird die Konterlatte oberhalb der Bahn vorgesehen und/oder wird die Bahn als Behelfsdeckung/Bauzeitabdichtung während der Bauzeit genutzt, ist generell das System-Nageldichtband TESCON NAIDECK mono unterhalb der Konterlatte anzubringen.
Abdichtungsstreifen SOLITEX WELDANO-S über die Konterlatte verlegen und beidseitig mit der Unterdachbahn verschweißen.
Konterlatten müssen trocken sein.
Alternativ kann auch die Unterdachbahn direkt über die Konterlatten geführt werden.
Einzudichtendes Rohr reinigen.
WELDANO ROFLEX über das Rohr ziehen und...
... den Dichtflansch mit der Unterdachbahn
verschweißen (Quellschweißmittel oder Heißluftgerät).
Anschluss gut anpressen und auf Leckstellen prüfen.
Rohrmanschette oben mit TESCON VANA am Rohr verkleben.
Tipp:
Bei großen Lüfterpfannen WELDANO ROFLEX mit einem Bahnenstück vergrößern.
Im Randbereich die Manschette mit dem Quellschweißmittel WELDANO TURGA oder Heißluft anschweißen.
Die effektive Fügebreite (benetzte Fläche) muss mindestens 3 cm breit sein und bis an den Rand von WELDANO ROFLEX PLUS reichen.
Manschette gut anrollen.
Anschlusstreifen SOLITEX WELDANO-S entsprechend Dachneigung und Rohrdurchmesser anfertigen.
Anschlussstreifen um das Rohr führen und aufeinander sowie auf dem Anschlussflansch der Manschette mit WELDANO TURGA verschweißen.
Verbindung gut anrollen.
Anschlussstreifen SOLITEX WELDANO-S mit pro clima TESCON VANA zusätzlich am Rohr und im Überlappungsbereich des Anschlussstreifens verkleben.
Fertig.
Untergrund reinigen.
Bauteil allseitig mit je einem Streifen SOLITEX WELDANO-S und System-Formteil WELDANO INVEX wasserführend und faltenfrei auf der Unterdachbahn verschweißen (Quellschweißmittel oder Heißluftgerät).
Anschluss gut andrücken und auf Leckstellen prüfen.
Bahn mit Dehnschlaufe in das Kleberbett legen.
Kleber dabei nicht ganz flach drücken, damit ggf. Bauteilbewegungen aufgenommen werden können.
Oberhalb des Dacheinbauteils Wasserabweiser mit Quergefälle herstellen und auf der Bahn verkleben.
Abweiser so ausbilden, dass Feuchtigkeit durch eine unterbrochene Konterlatte in das nächste angrenzende Feld ohne Dacheinbauteil geleitet wird.
Dachflächenfenster umlaufend bis zur Oberkante Blendrahmen mit SOLITEX WELDANO eindichten.
Bahnen in den Ecken mit Quellschweißmittel WELDANO TURGA verschweißen.
SOLITEX WELDANO auf dem Blendrahmen mit WELDANO MULTICOLL ankleben und mit pro clima TESCON VANA sichern.
Fertig.
- Unterdachbahn SOLITEX WELDANO
- Anschlusskleber WELDANO MULTICOLL
- Anschlusskleber WELDANO MULTICOLL¹)
¹) Alternativ WELDANO TURGA oder Heißluftgerät verwenden
Condizioni generali
SOLITEX WELDANO viene stesa in orizzontale (parallelo alla gronda). In generale è necessario garantire un deflusso ottimale dell’acqua. Vanno evitati i giunti a croce. Eventuali giunti tra membrane vanno realizzati sfalsati.
Per proteggere la struttura durante la fase di costruzione, le membrane sottotetto SOLITEX WELDANO possono essere esposte alle intemperie fino a 3 mesi (ad es. copertura ausiliaria come da ZVDH).
L’inclinazione del tetto deve essere almeno di 5°. A tal proposito vanno osservati i regolamenti e le disposizioni nazionali.
I fissaggi non devono essere realizzati in superfici o zone in cui defluisce l'acqua raccolta (ad es. in scanalature). Si suggerisce l’uso di elementi di fissaggio resistenti alla corrosione.
La saldatura dei bordi delle membrane va realizzata con il sistema del solvente di saldatura WELDANO TURGA o con uno strumento ad aria calda. L’area di saldatura deve essere asciutta, priva di ghiaccio, polvere e grassi. In caso di sporcizia persistente (ad es. olio) inumidire leggermente un panno con il solvente di saldatura WELDANO TURGA e rimuovere lo sporco. Entrambi i lati della membrana possono essere saldati e sono adatti come lato superiore.
Saldare con solvente di saldatura a partire da 0 °C. Leggere attentamente le indicazioni di pericolo sulla confezione.
Se si utilizzano strumenti ad aria calda consigliamo una temperatura compresa tra ca. 220 e 280 °C, in base alla temperatura ambiente e alle condizioni del vento. Effettuare una prova di saldatura su un campione. Per le linee di saldatura delle superfici si è dimostrato efficace un ugello di 40 mm di larghezza. Per le saldature di precisione a volte è più pratico un ugello di 20 mm.
La membrana passatubi WELDANO ROFLEX è adatta per tubi di diametro da 90 a 125 mm con un’inclinazione del tetto da 5 a 25°.
La membrana passatubi WELDANO ROFLEX PLUS è adatta per tubi di diametro da 90 a 120 mm con un’inclinazione del tetto a 50°.
In alternativa all’utilizzo dei componenti preformati WELDANO ROFLEX, WELDANO INVEX e WELDANO INCAV, è possibile anche tagliare a misura la membrana SOLITEX WELDANO.
Importante: la controlistellatura inserita nel sottotetto impermeabile all'acqua deve essere montata asciutta e smussata sul lato superiore (≥ 3 mm). La cosa migliore è utilizzare legno massiccio da costruzione.
Altre condizioni quadro per la Germania
In base ai requisiti previsti come misura supplementare, la membrana sottotetto può essere realizzata in versione impermeabile alla pioggia o all’acqua (come da ZVDH).
Sottotetto resistente alla pioggia: la controlistellatura viene posata sopra la membrana sottotetto.
Sottotetto resistente all’acqua: la controlistellatura viene inserita nello strato impermeabile. In questo caso la membrana sottotetto viene fatta passare sopra la controlistellatura, oppure le strisce SOLITEX WELDANO-S vengono posate sopra la controlistellatura e saldate su entrambi i lati con la membrana sottotetto.
In caso di sottotetto resistente alla pioggia è possibile prevedere una ventilazione del colmo. In questo caso la membrana sottotetto deve terminare al massimo a 30 mm dal vertice del colmo.
Coprire l’apertura di ventilazione con una striscia di membrana lungo l’asse del colmo sopra la controlistellatura.
In caso di sottotetto impermeabile all’acqua non è possibile prevedere una ventilazione del colmo.
La membrana sottotetto SOLITEX WELDANO viene posata al canale di gronda con una giunzione impermeabile al vento e all’acqua. Il canale di gronda può essere realizzato come gocciolatoio sotto la grondaia o come canale di convogliamento nella grondaia.
Per proteggere nel tempo la membrana sottotetto dai raggi diretti del sole, la larghezza del canale di gronda deve essere scelta in base all'inclinazione del tetto e all'orientamento del componente.
Altre condizioni quadro per la Svizzera
In caso di carichi elevati (ad es. inclinazioni inferiori ai 10°) è necessario inserire anche una protezione supplementare della controlistellatura tramite saldatura (con SOLITEX WELDANO o con le strisce isolanti SOLITEX WELDANO-S).
Conformemente a quanto previsto da SIA 232/1, per il sottotetto va sempre previsto un drenaggio per carichi eccezionali all’interno di grondaie o su superfici del tetto contigue.
Per proteggere nel tempo la membrana sottotetto dai raggi diretti del sole, la larghezza del canale di convogliamento deve essere scelta in base all'inclinazione del tetto e all'orientamento del componente.
Nelle aree a maggiore rischio di penetrazione di acqua di condensa, formazione di ghiaccio o depositi di neve, SOLITEX WELDANO va sostituita con una membrana tetto piatta.
Supporti
Prima dell’incollaggio è necessario lavare SOLITEX WELDANO con un panno.
L'incollaggio non può essere realizzato su membrane ghiacciate. Sulle membrane non devono essere presenti sostanze antiadesive (ad es. grassi o siliconi). I sottofondi devono essere sufficientemente asciutti e robusti.
Si consiglia di verificare a campione la solidità dei giunti incollati.
Prodotti del sistema
SOLITEX WELDANO
Membrana sottotetto aperta alla diffusione e saldabile in modo omogeneo
SOLITEX WELDANO-S
Strisce sottotetto aperte alla diffusione e saldabili in modo omogeneo
WELDANO TURGA
Collante ad azione solvente per la saldatura dei sormonti nel sistema di impermeabilizzazione SOLITEX WELDANO
Soluzioni specifiche
WELDANO INCAV
Componente preformato per angoli interni saldabile in modo omogeneo per il sistema sottotetto SOLITEX WELDANO
WELDANO INVEX
Componente preformato per angoli esterni saldabile in modo omogeneo per il sistema sottotetto SOLITEX WELDANO
WELDANO ROFLEX
Accessorio passatubi saldabile in modo omogeneo per il sistema sottotetto SOLITEX WELDANO
WELDANO ROFLEX PLUS
Membrana passatubi saldabile in modo omogeneo per il sistema sottotetto SOLITEX WELDANO per inclinazioni fino a 50°
TESCON NAIDECK mono
Nastro monoadesivo in gomma butilica modificata con acrilato per sigillatura di fori dei chiodi
TESCON VANA
Nastro adesivo con supporto in feltro per tutti gli usi
Zubehör
Flacone con pennello
Utensile per applicare il solvente di saldatura WELDANO TURGA
ROLLFIX
Rullo pressore
| Numero articolo | GTIN | Lunghezza | Larghezza | Contenuto | Peso | Conf. | Conf./bancale | |
| DOP | 16340 | 4026639163400 | 25 m | 0,375 m | 9,375 m² | 3,125 kg | 1 | 100 |
