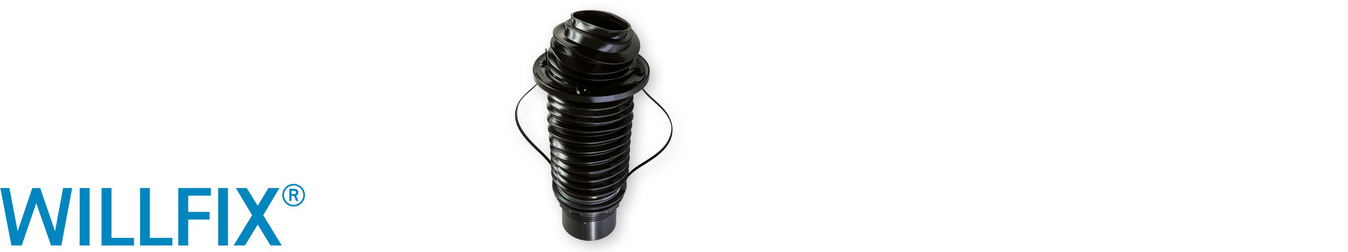

Passaggio tubi con speciale flangia adattabile a tenuta all'aria ed al vento per coibentazioni su tetto resistenti alla compressione.



Vantaggi

  • realizzazione precisa delle aperture
  • nessun interstizio non isolato a livello dell’isolamento
  • collegamento semplice e permeabile al livello freno vapore e tenuta all’aria
  • per tubi Ø 100-120 mm
  • per spessori di isolamento da 80 a 300 mm
  • applicazione precisa, sicura e rapida


Applicazione

Per realizzare con precisione passaggi per tubi a tenuta all’aria e al vento resistenti nel tempo, in presenza di coibentazione su tetto in materiali coibenti resistenti alla compressione, come fibra di legno, EPS e poliuretano.

Dati tecnici / Forme di erogazione

  Stoffa
Materiale PVC / PP
Proprietà Valore Regolamento
Colore nero
Spessore materiale coibente 80 - 300 mm
Diametro esterno 110 mm o 125 mm
Diametro interno 125 mm
Reazione al fuoco E
Resistenza alla temperatura continua -40 °C fino a +80 °C

Forme di erogazione

Numero articolo GTIN Contenuto Peso
16470 4026639164704 1 Pezzi 1,5 kg
16471 4026639164711 10 Pezzi 13,6 kg
1: Conf. per professionisti non vendibile singolarmente

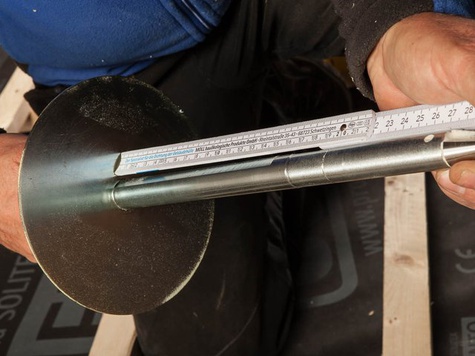

Gal­le­ria d'im­ma­gi­ni - Applicazione

Condizioni generali

I passaggi necessari si possono realizzare solo con lo strumento di montaggio WILLFIX. Inoltre, per realizzare fori passanti nel materiale coibente e nel tavolato interno è necessario un trapano potente, con impugnatura supplementare e rotazione in senso orario e antiorario. Durante la foratura non si dovrebbe superare il numero massimo di 80 giri al minuto.

Sul lato inferiore del materiale coibente devono essere presenti un freno al vapore e una barriera all’aria (ad es. pro clima DA o INTESANA), oppure pannelli di legno incollati ermeticamente, sui quali sia possibile fissare in modo impermeabile all’aria la membrana passacavi.

La giunzione interna a tenuta d’aria si può realizzare facilmente con il collante di giunzione per barriere all’aria ORCON MULTIBOND.
Le membrane sottotetto vengono incollate a tenuta d’aria con il collante di giunzione ORCON F.
I pannelli sottotetto in fibra di legno devono essere pretrattati con TESCON PRIMER. In seguito va effettuato l’incollaggio prevedendo lo scarico dell’acqua con il nastro adesivo universale TESCON VANA. In entrambi i casi, sopra WILLFIX va realizzato un canaletto con la pellicola, che conduca l’umidità nella controlistellatura adiacente.

Supporti

Esterni: pannelli in materiali coibenti resistenti alla compressione, ad es. fibra di legno (con e senza membrana sottoetto), EPS e poliuretano.

Interni: sottofondo resistente in tavolati di legno o pannelli in derivati del legno.
